O Quantifit2 é o mais avançado equipamento para Ensaios de Vedação Quantitativos (Fit Test), atendendo integralmente às exigências do PPR da Fundacentro.

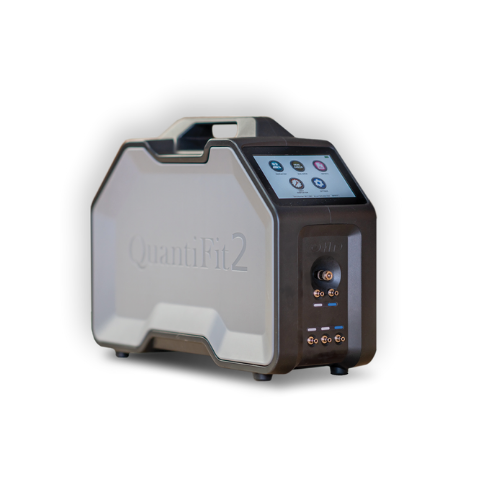

Quantifit2 | Ensaio de Vedação Quantitativo

Quantifit2

• Calibração: Rastreável NIST e RBC/INMETRO
• Tensão de Entrada: 12VDC, Center Positive, 3A Max
• Fonte de alimentação: Universal, 100-240VAC, 50/60Hz 1A Max
• Temperatura de operação: 5 a 45C
• Faixa de umidade: 20 a 80%, Sem Condensação
• Memória de configuração: 20GB
• Dimensões: (A) 28 x (L) 11 x (P) 38 cm
• Peso: 3,8 kg
• Touchscreen: Capacitive Touch (tela de 800 x 480 pixels)

Faixas Dinâmicas
• Teste de vazamento: 2-5000 cc/min
• Resolução: 0,1 cc/min
• Fator de vedação: 6-53.000
• Resolução: 1

Sensor de pressão – Ensaio de vedação
• Faixa de pressão: 0-20 inH2O
• Resolução: 0.01 inH2O
• Precisão: +/- 0,25% FE
• Limite sup. de pressão: 60 inH2O
• Compensação de Temperatura: 15-30C

Sensor de pressão – Bomba
• Faixa de pressão: 0-20 PSI
• Resolução: 0.1 PSI
• Precisão: +/- 2,5% FS
• Sobre o limite de pressão: 60 PSI
• Compensação de Temperatura: 15-30C

Precisão do instrumento
• Pressão de teste: +/- 5%
• Medição da taxa de vazamento: +/- 3% ou +/-3 cc/min (o que for maior)

Interface USB
• 4 Portas tipo A (teclado, memória USB, impressora)
• 1 Porta tipo B (Comunicação com PC)

Certificações
• UL61010-1/CSA C22.2
• EN 61326-1:2013
• FCC Parte 15 Subparte B
• Indústria Canadá ICES-003 Edição

Garantia do instrumento
• Equipamento: dois anos para peças e serviços.
• Acessórios: um ano para peças e serviços.
• Suporte: Suporte telefônico sem custo ao proprietário original do instrumento.
• Garantia vitalícia do Powertrain (realizando calibração anual)

Acessórios Padrão
• Hardcase com rodas, alça para transporte retrátil.
• Cabo de alimentação, conjunto de mangueiras triplas, cabo USB.
• Software Logic OHD, vídeo de treinamento e manual do usuário em unidade flash USB.

Software Logic OHD
• Requisitos do PC: 1 GHz ou superior. RAM 1 GB ou superior.
• Sistema Operacional: Windows 10

Acessórios opcionais
• Adaptador de ensaio de vedação por modelo de máscara, impressora USB, kit para emissão de cartão de ensaio de vedação, garantia estendida, contrato de serviço pré-pago, baterias, botão de acionamento.

Vantagens do Quantifit2

Precisão comprovada: O OHD QuantiFit2 é um instrumento altamente especializado que utiliza a tecnologia CNP (Controlled Negative Pressure, pressão negativa controlada) cientificamente comprovada e patenteada para medir diretamente o vazamento do respirador usando apenas ar. O CNP realiza o ensaio de vedação mais preciso disponível e é reconhecido globalmente. É aceito pela OSHA [29 CFR 1910.134] e incluído nos Padrões Canadenses [CSA Z94.4-2011], UK HSE Standards [EN132-149 & INDG 479], assim como ANSI Z88.10-2010, ISO 16975, ITALIANO UNI 11719 e NFPA 1404.

Ensaios em qualquer lugar: Com a tecnologia CNP patenteada, os usuários podem realizar ensaios adequados em qualquer ambiente: externo, interno, ambientes sujos ou limpos. Enquanto o ar estiver presente, o QuantiFit2 pode realizar ensaios de vedação.

Sem consumíveis ou sondas: Ao contrário das tecnologias mais antigas que requerem partículas, pavios e soluções de álcool, o QuantiFit2 simplesmente precisa de ar para fazer os ensaios. Ao usar ar, a capacidade de realizar ensaios é maior, elimina a exigência de instalar a sonda no respirador e remove o custo contínuo de substituição de materiais de consumo de ensaio.

Bateria: As baterias recarregáveis estão disponíveis com autonomia de mais de quatro horas de funcionamento ativo. Combinando isso, sem exigências de ambientes e sem uso de consumíveis, significa que o QuantiFit2 é mais portátil do que qualquer outro equipamento de ensaio de vedação no mercado. Isso oferece aos usuários a liberdade de escolher onde trabalhar, não precisando estar próximo de uma tomada.

O ensaio de vedação mais rápido: Com o protocolo de ensaio de vedação CNP REDON aprovado pela ISO e OSHA, um ensaio pode ser realizado em apenas dois minutos, sem período de espera para fumantes ou depois de comer conforme necessário com métodos de ensaio de vedação mais antigos.

Facilidade de uso: O QuantiFit2 conduz os usuários através dos passos do protocolo para que não haja trabalho de adivinhação e pouco tempo seja gasto para fornecer instruções. Não há período de aquecimento de instrumentos para se preocupar, e a verificação diária de um minuto garante que o QuantiFit2 esteja funcionando dentro de uma tolerância estrita.

Medição Direta do Vazamento: O equipamento mede precisamente a taxa de vazamento (em cc/min) determinando a quantidade exata de ar que vaza no respirador durante o ensaio de vedação. Outros métodos de ensaio inferem vazamento, enquanto o CNP é o único sistema que mede diretamente o vazamento.

OHD Logic: Novo software revolucionário permite que os usuários operem inúmeros Quantifit2 simultaneamente com a flexibilidade de iniciar um ensaio a qualquer momento. Bluetooth® padrão permite que os ensaios aconteçam do outro lado da sala.

AutoStart: O QuantiFit2 detecta automaticamente quando o usuário inicia uma inspiração e inicia o ensaio. Isso permite ensaios sem toques e operação ainda mais fácil. Siga perfeitamente de um exercício do ensaio para o outro.

Solução interativa de problemas: Em cada passo do ensaio é gerado um gráfico que é capturado para revisão em caso de reprovação, o que permite que os usuários comparem resultados com gráficos de exemplo e saibam onde está o problema que gera o vazamento.

Tela colorida e Touch Screen: Instruções animadas guiam os usuários através de uma experiência de ensaio de vedação interativa.  Os menus são facilmente navegados com um simples toque.

Múltiplas recolocações da máscara: O CNP é a única tecnologia de ensaio de vedação no mundo que usa vários exercícios de recolocações da peça facial dentro do protocolo de ensaio de vedação. Várias retiradas e recolocações garantem que os usuários saibam como colocar corretamente o respirador.

Quer conhecer o Quantifit2?

Saiba mais sobre a parceria entre a Faster e a OHD.

Como funciona o Quantifit2

Durante um ensaio de vedação, os adaptadores são colocados nas entradas do respirador, no mesmo local onde estaria o filtro ou cartucho, e as válvulas de inalação devem estar abertas ou retiradas. Com o sujeito em teste segurando sua respiração por menos de dez segundos, o QuantiFit2 aplica e mantém uma pressão negativa controlada dentro do respirador. Uma vez que as entradas do respirador estão seladas, qualquer vazamento terá como fonte a região de selagem do rosto ou algum defeito ou desgaste na peça facial. O volume de ar extraído do respirador pelo Quantifit2 durante este curto período, é diretamente igual à taxa de vazamento no respirador.

CNP How it works
